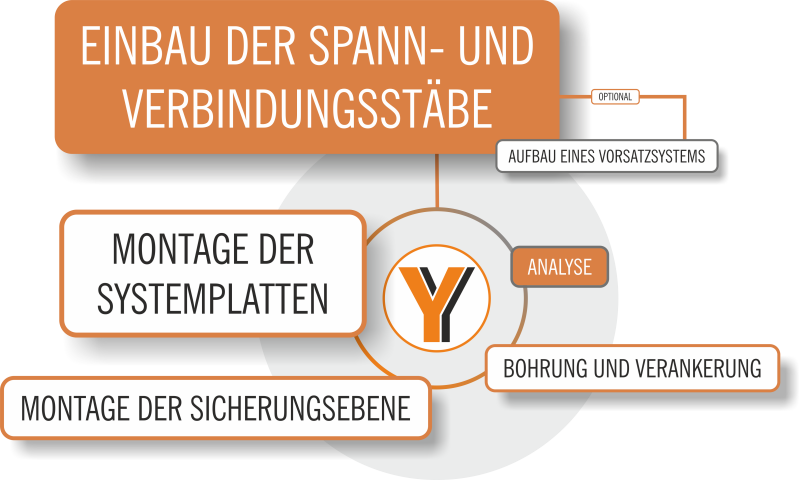

Einbau der Spann- und Verbindungsstäbe.

SPYDERwall bietet wirtschaftliche Lösungen für die Sicherung, Sanierung und den Neubau von Mauern, Gabionen, Hängen, Böschungen sowie Gewässer- und Uferbereichen.

Je nach Anforderung kommen Sicherungsnetze, Vorsatzschalen oder eine Kombination aus beiden zum Einsatz, um bestehende Strukturen zu stabilisieren, geschädigte Bereiche zu sichern oder neue Sicherungs- und Stützkonstruktionen zu schaffen.

SPYDERwall ist ein Sicherungssystem, bei dem einzelne Verankerungspunkte über Systemplatten und Verbindungsstäbe
zu einem flächenaktiven Verbund gekoppelt werden.

Im Gegensatz zu rein punktuell wirkenden Systemen können Belastungen über mehrere Bereiche verteilt und Bewegungen frühzeitig begrenzt werden.

Das System kann sowohl direkt auf bestehende Strukturen wirken als auch als Vorsatzsystem mit zusätzlichem Füllbereich eingesetzt werden.

ANALYSE

Zu Beginn werden die örtlichen Gegebenheiten sowie die geotechnischen Anforderungen bewertet.

Dabei werden unter anderem berücksichtigt::

  • Geologie und Untergrund
  • Lastannahmen
  • Wasserverhältnisse
  • Bestandssituation
  • Geometrie der Sicherungsfläche

BOHRUNG UND
VERANKERUNG

Die erforderlichen Bohrungen werden entsprechend der Planung hergestellt. Anschließend werden die Verankerungssysteme eingebaut.. Die Lastabtragung erfolgt in tragfähige Bodenschichten oder Felsbereiche.

Je nach Projekt:

  • Gewindeanker
  • Hohlbohranker
  • Selbstbohranker
  • Dauer- oder temporäre Verankerungen

MONTAGE DER
SICHERUNGSEBENE

Montage der Sicherungsebene.  Netz, Vorsatzgitter oder Sicherungselement werden montiert, und kraftschlüssig an die Bestandsoberfläche angebunden. Dadurch entsteht eine durchgehende sicherungsebene innerhalb des flächenaktiven Gesamtsystem.

  • hochfeste Netze
  • Vorsatzgitter
  • Gabionenelemente
  • weitere projektspezifische Sicherungselemente

MONTAGE DER
SYSTEMPLATTEN

Die Systemplatten werden an den Verankerungspunkten befestigt. Sie bilden die Vedrbindungsebene für die späteren Kopplung der einzelnen Systempunkte.

  • Flächige Krafteinleitung
  • Lastumlenkung zwischen Ankerpunkte
  • Erhöhung der Durchstanzsicherheit
  • Vergrößerung der Lastangriffsfläche

EINBAU DER SPANN-UND VERBINDUNGSSTÄBE

Die einzelnen Systemplatten werden durch hochfeste Verbindungsstäbe miteinander gekoppelt. Dadurch entsteht die flächenaktive Wirkung des Systems. Belastungen können nun nicht nur an einzelnen Punkten wirken, sondern über mehrere Bereiche verteilt werden.

  • Kraftkopplung zwischen Ankerpunkte
  • Flächenaktive Lastverteilung
  • Verformungsbegrenzende Wirkung
  • Reduzierung punktueller Belastung

AUFBAU DES
VORSATZSYSTEMS
(optional)

Falls verlorene Bereiche ergänzt oder zusätzliche Lasten aufgenommen werden müssen, kann zwischen Bestand und Vorsatzebene ein Füllbereich hergestellt werden.

Anwendungsbeispiele:

  • Schotter
  • Drainbeton
  • geeignete Bodenmaterialien
  • Recyclingmaterialien
  • Wiederherstellung abgerutschter Wege
  • Böschungsaufbau
  • Ufersicherung
  • Schwergewichtskonstruktionen
